Chien assis de toiture : pourquoi il fuit si souvent

Le chien assis intrigue par son nom et se reconnaît à sa forme : une petite ouverture qui sort du versant, coiffée d’un toit qui penche vers l’arrière au lieu de suivre la pente. Cette inclinaison inversée fait tout son caractère. Elle explique aussi pourquoi les infiltrations reviennent presque toujours au même endroit.

Voici ce qui le sépare des autres lucarnes, ce qu’il demande à la charpente, et ce que la mairie accepte ou refuse.

Chien assis, lucarne, fenêtre de toit : ce qui les sépare

Trois mots circulent pour trois choses différentes, et la confusion coûte cher au moment du devis.

La lucarne est le terme général. C’est une ouverture verticale qui sort du plan du versant et porte son propre petit toit. Elle crée du volume habitable sous les combles, en plus de la lumière.

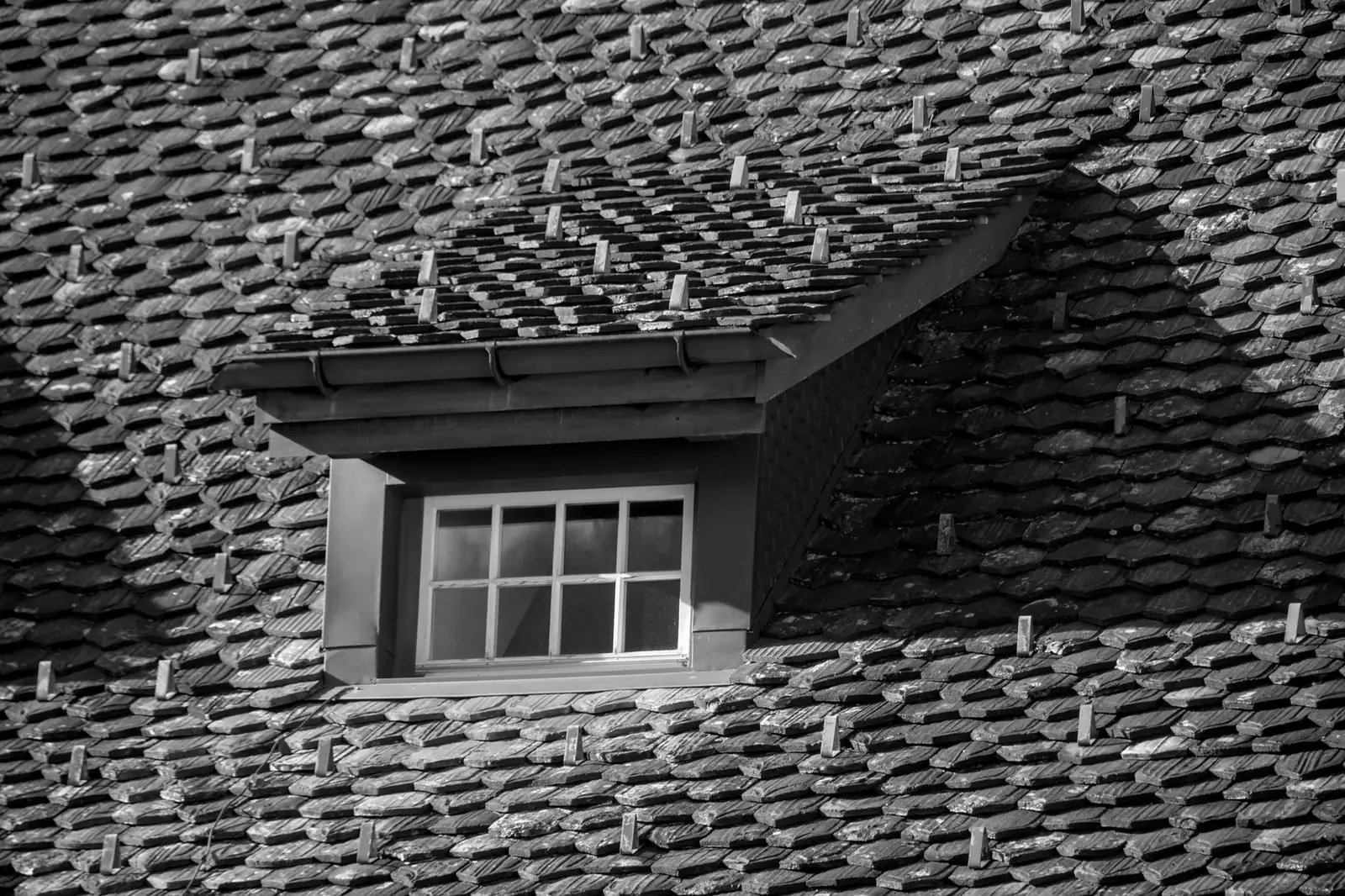

Le chien assis est une forme particulière de lucarne. Son petit toit penche vers l’arrière, en sens inverse du versant principal. Vu depuis la rue, il donne cette silhouette basse et large qui lui vaut son nom.

La fenêtre de toit ne sort pas du plan. Elle s’installe dans l’épaisseur de la couverture, au même niveau que les tuiles. Elle apporte la lumière sans créer de volume, et sa pose reste bien plus légère : aucune maçonnerie, aucun petit toit à étancher.

Ces trois solutions ne se comparent donc pas sur le prix seul. Elles ne rendent pas le même service, et elles ne demandent pas le même chantier.

La pente inversée, et pourquoi elle retient l’eau

Sur une lucarne classique, le petit toit descend vers l’avant, dans le même sens que le versant. L’eau tombe, glisse, s’éloigne du bâtiment.

Sur un chien assis, elle fait l’inverse. Le petit toit renvoie l’eau vers l’arrière, c’est-à-dire vers le versant principal, à l’endroit exact où les deux toitures se rejoignent.

Cette jonction reçoit alors deux apports en même temps. L’eau qui descend du versant situé au-dessus de la lucarne. Et l’eau que le petit toit lui renvoie. Le point qui devrait être le plus protégé devient celui qui reçoit le plus.

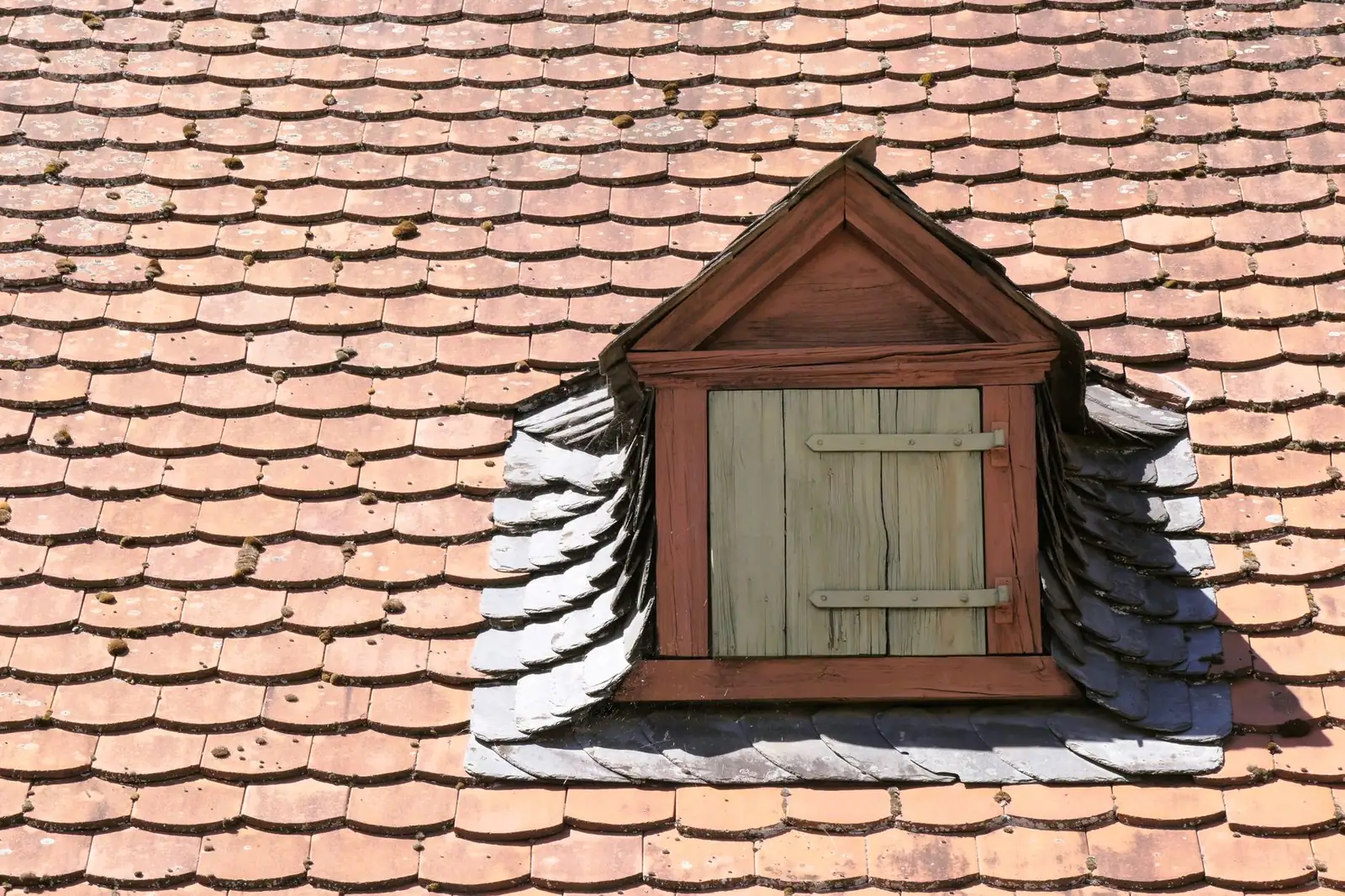

Toute la fiabilité d’un chien assis se joue là. Le raccord se traite comme une noue, avec une pièce métallique qui conduit l’eau de part et d’autre de la lucarne, et un recouvrement suffisant avec les éléments de couverture voisins. La noue, ligne où l’eau se concentre décrit le même mécanisme sur une toiture ordinaire.

Quand ce raccord vieillit, se déforme ou s’encombre de feuilles, l’eau monte au-dessus du niveau prévu et passe latéralement sous la couverture. Le symptôme apparaît souvent à l’intérieur, en haut d’un mur de la pièce mansardée, pas au plafond.

Les autres formes de lucarne

Le vocabulaire des couvreurs distingue plusieurs formes, et chacune se comporte différemment face à l’eau.

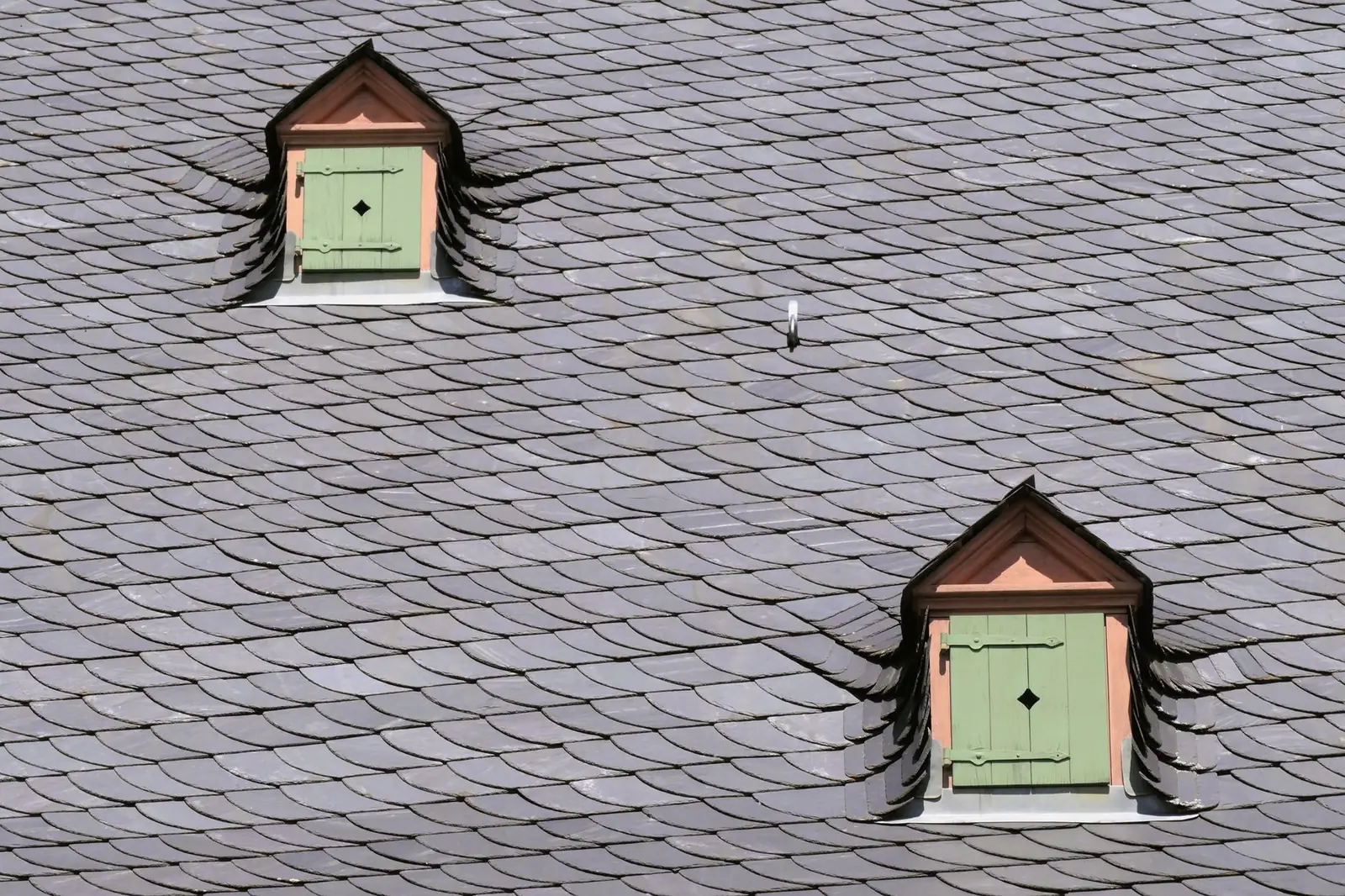

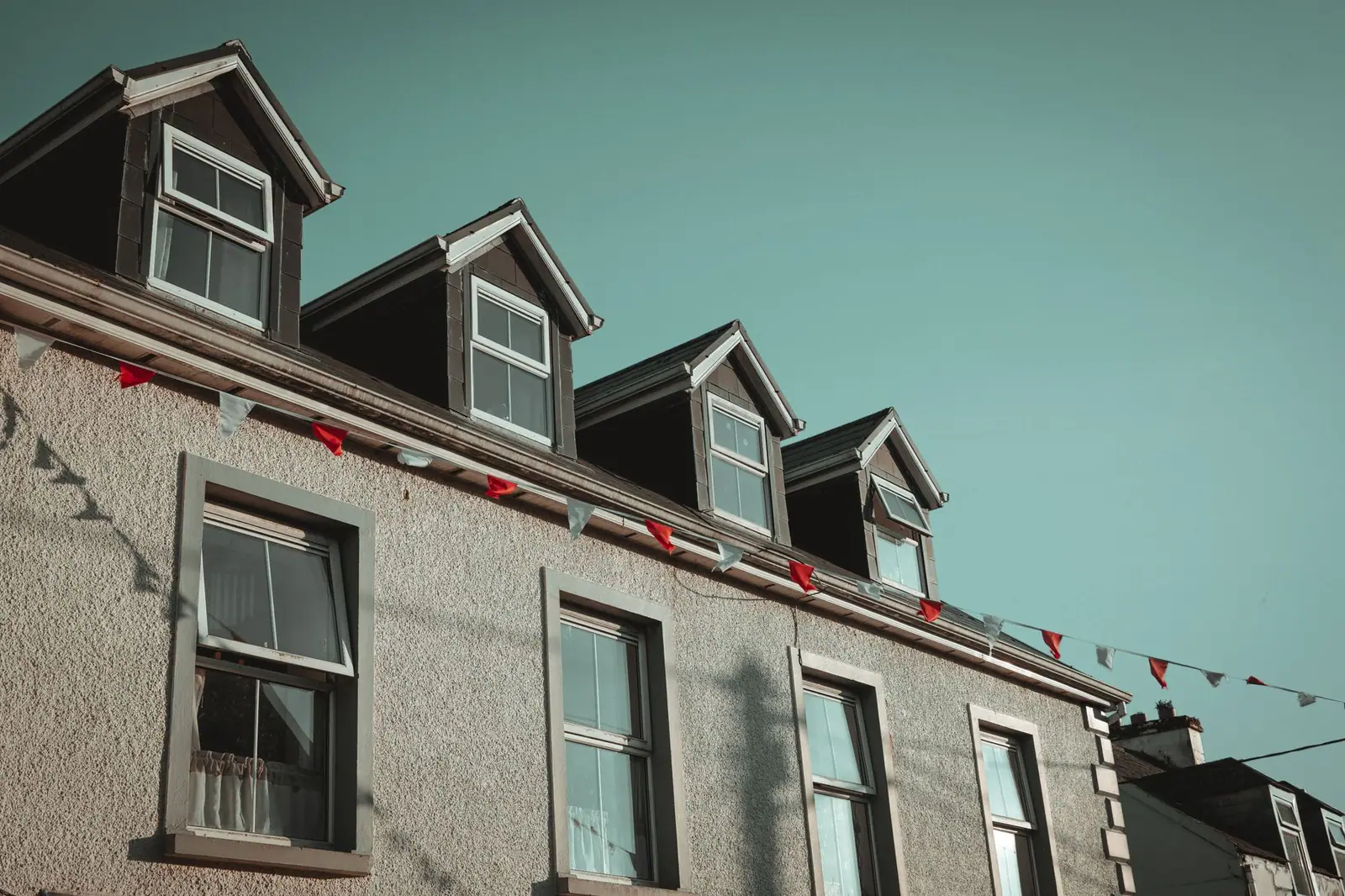

La lucarne jacobine, aussi appelée à deux pans, porte un petit toit en pointe, comme une maison miniature posée sur le versant. L’eau se sépare de part et d’autre et s’éloigne. C’est la forme la plus répandue sur le bâti ancien.

La lucarne capucine avance au-delà du plan de la façade et repose sur des jambages ou des consoles. Elle crée plus de volume, au prix d’une structure plus lourde.

La lucarne rampante porte un toit d’un seul pan, incliné dans le même sens que le versant. Sa pente est plus faible que celle du toit principal, ce qui demande un matériau de couverture qui l’accepte.

L’œil-de-bœuf est une petite ouverture ronde ou ovale, plus décorative qu’habitable. Il éclaire un comble sans en changer le volume.

Le chien assis se distingue de toutes ces formes par sa pente à contresens. C’est aussi ce qui explique qu’il soit souvent refusé là où les autres passent.

Ce que le chien assis demande à la charpente

Créer une lucarne, quelle que soit sa forme, suppose de couper des chevrons. Ces chevrons portent une charge, et cette charge doit être reprise par autre chose.

C’est le rôle du chevêtre, un cadre de renfort qui encadre l’ouverture et redistribue les efforts vers les chevrons voisins restés entiers. Sans lui, la charpente travaille autour d’un vide, et le désordre apparaît des années plus tard, sous forme d’affaissement ou de tuiles qui se déplacent au pourtour.

Le type de charpente change la difficulté du chantier. Une charpente traditionnelle, avec ses pièces de forte section espacées, se recoupe plus facilement. Une charpente industrialisée en fermettes est calculée comme un ensemble solidaire : y ouvrir un passage demande une étude, et parfois un renfort qui dépasse le seul pourtour de la lucarne.

Cette vérification précède le dessin. Décider de la taille et de l’emplacement d’un chien assis avant de savoir ce que la charpente accepte revient à concevoir un projet qui ne se posera peut-être pas.

L’autorisation d’urbanisme

Créer une lucarne modifie l’aspect extérieur du bâtiment. Une déclaration préalable s’impose donc, au minimum. Quand le projet crée de la surface de plancher au-delà des seuils réglementaires, il bascule vers le permis de construire.

Le plan local d’urbanisme pèse plus lourd encore. Beaucoup de communes encadrent la forme des lucarnes autorisées, leur nombre par versant, leur proportion par rapport à la toiture, et parfois leur matériau de couverture. Le chien assis figure régulièrement parmi les formes écartées, pour des raisons d’aspect autant que de tenue à l’eau.

En secteur protégé, aux abords d’un monument historique ou dans un site patrimonial remarquable, l’architecte des Bâtiments de France est consulté. Son avis porte sur la forme, la proportion et le matériau, et il conditionne l’accord de la commune.

La vérification se fait en mairie avant de faire chiffrer quoi que ce soit. L’autorisation à obtenir avant les travaux détaille la procédure selon la nature du projet. Un refus arrivé après la commande du bois coûte bien plus qu’un appel passé au service urbanisme.

Ce qui fait varier le devis

Nous ne publions pas de fourchette de prix pour un chien assis, et la raison tient à la nature du chantier. Deux lucarnes de dimensions identiques peuvent se chiffrer du simple au triple selon ce qui se trouve autour.

Le type de charpente décide de l’ampleur du renfort. Une fermette à recouper demande une étude que la charpente traditionnelle n’exige pas toujours.

L’accès au toit pèse comme sur tout chantier de couverture. Une maison de plain-pied avec un jardin dégagé ne demande pas le même échafaudage qu’un dernier étage en cœur de ville.

La couverture existante impose sa contrainte. Retrouver des tuiles anciennes assorties pour refermer le pourtour prend du temps, et parfois passe par des réseaux de récupération.

Les finitions intérieures ferment la liste. L’habillage des joues, le plafond de la lucarne et la reprise de l’isolation autour de l’ouverture font partie du chantier complet, et c’est le poste que les devis bas oublient le plus souvent.

Pour situer un devis reçu, le prix d’une fenêtre de toit posée donne un point de comparaison utile : c’est l’alternative légère au même besoin de lumière.

Réparer un chien assis qui fuit

Une lucarne qui fuit ne se répare pas au hasard. Le diagnostic remonte d’abord à la jonction avec le versant, qui concentre la majorité des désordres.

Nous contrôlons ensuite les joues, les côtés verticaux de la lucarne, souvent habillés de zinc ou d’ardoise. Un recouvrement qui s’est ouvert y laisse entrer l’eau sans rien montrer depuis le sol.

Le petit toit vient après. Sa faible pente, parfois presque nulle sur un chien assis ancien, demande un matériau adapté. Une couverture posée sous la pente minimale de son matériau fuit par gros temps, quelle que soit la qualité de la pose.

La traverse basse, sous la fenêtre, ferme l’examen. C’est là que l’eau s’accumule quand un appui mal profilé ne la rejette pas assez loin.

Quand ces reprises se succèdent sans régler le désordre, la question change. Déposer le chien assis pour poser une fenêtre de toit devient parfois plus rationnel que de continuer à traiter une forme qui travaille contre l’eau. Cette décision se prend après diagnostic, dans le cadre de nos chantiers de rénovation, et elle relève elle aussi d’une démarche d’urbanisme.
